F - komplet.kombiskrut fotovol. M10x80 Zn/A2 181 Nr.533376

009405

Nový produkt

9 ks na sklade

Hmotnosť: 0.006200 kg/ks

Dvojzávitová skrutka pre FV inštalácie na strechách z vlnitých panelov a oceľových nosných konštrukciách

Viac detailov

BAL: 10ks

7,51 € s DPH

7,51 € za ks

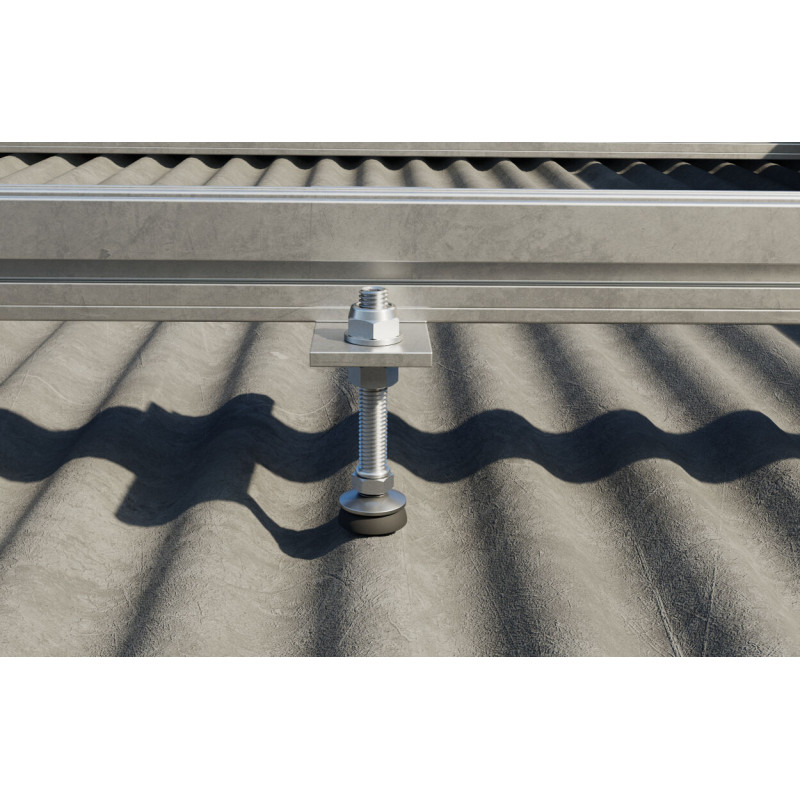

STSI je dvojzávitová skrutka z nehrdzavejúcej ocele A2 na upevnenie pomocných rámov fotovoltaických systémov na strechách z vlnitých panelov alebo striech z umelých sudov k drevenej nosnej konštrukcii. Vhodné aj na inštaláciu na betón s chemickou injektážnou maltou alebo do tehlovej a cementovej štruktúry s chemickou injektážnou maltou a injektážnymi kotevnými puzdrami FIS HK alebo FIS HN. Zabudované EPDM tesnenie pre utesnenie proti prenikaniu dažďa.
Výhody

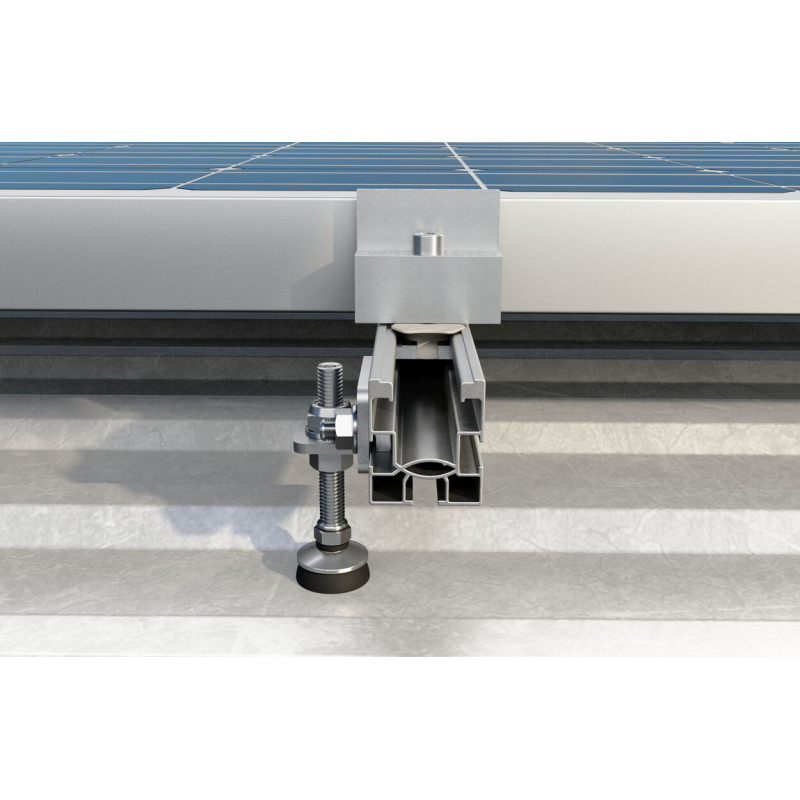

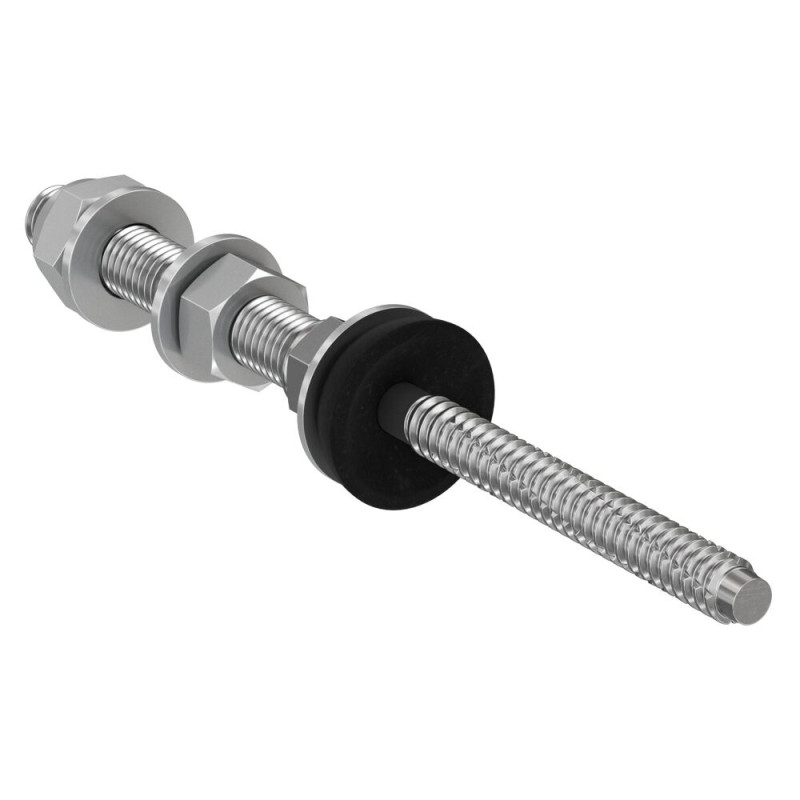

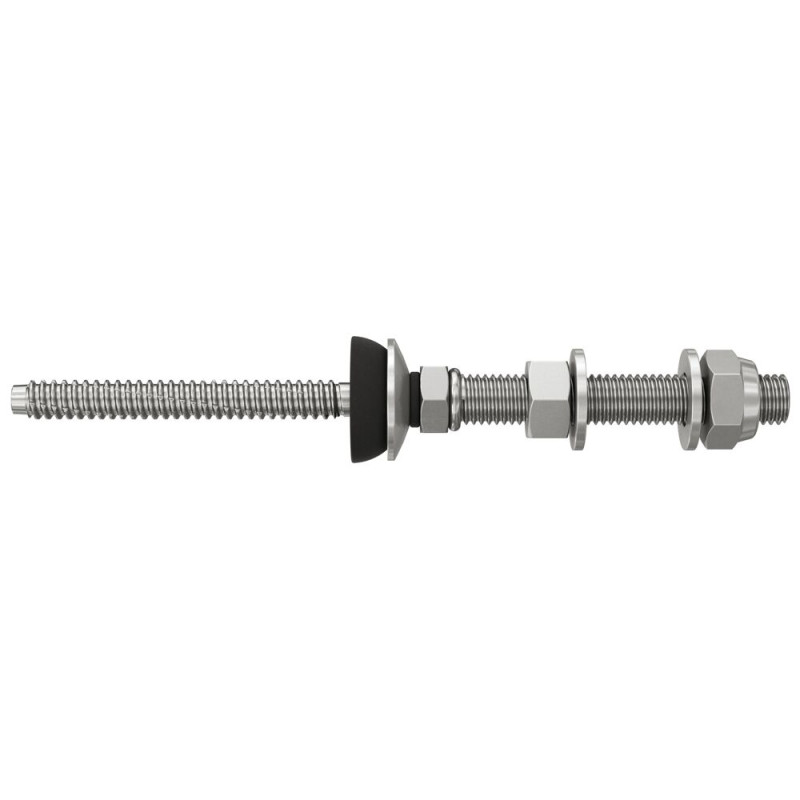

  • Dvojzávitová skrutka STSI je dodávaná predmontovaná s EPDM tesnením, uťahovacou maticou a párom matíc pre pripojenie ku konzolám MW alebo SSP.
  • Rýchla montáž, pretože strešná krytina sa pri montáži nesmie odstraňovať.
  • Integrované tesnenie umožňuje lepšie utesnenie proti striekajúcemu dažďu.
Vlastnosti
  • Oceľové nosníky a koľajnice s hrúbkou panelu od 2 do 4 mm
Aplikácie

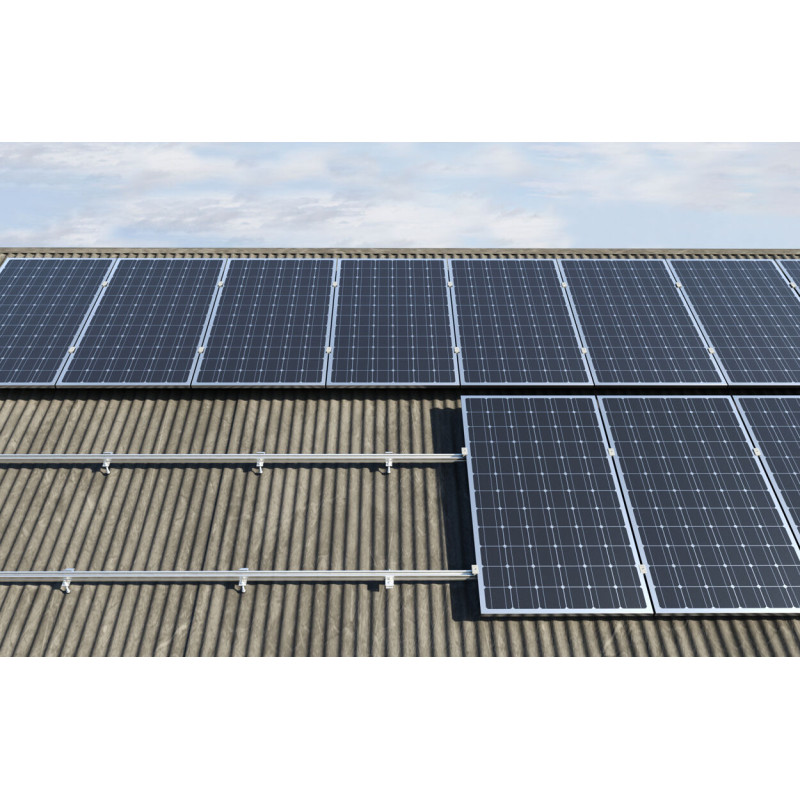

Vhodné pre strešný systém z vlnitých panelov:
  • SolarLight koľajnica
  • Koľajnica SolarFish
Dvojzávitové skrutkové upevnenie STSI:
  • Priamo na oceľové nosníky a koľajnice po vyvŕtaní vodiaceho otvoru
Stavebné materiály
  • Oceľové nosníky a koľajnice s hrúbkou panelu od 2 do 4 mm

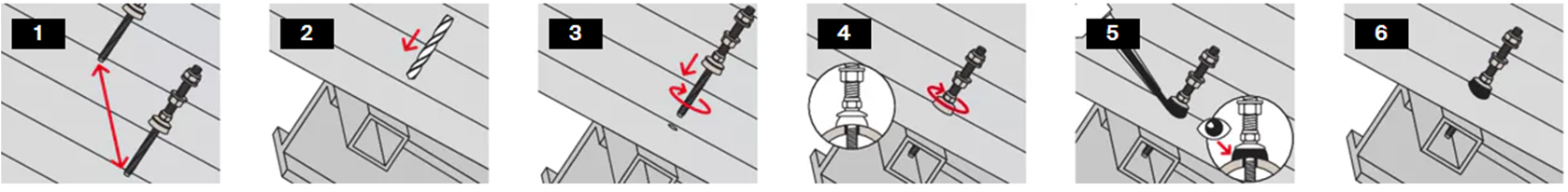

Funkčnosť
  • Určte dĺžku skrutky STSI s dvojitým závitom v závislosti od hrúbky nosnej konštrukcie.
  • Stanovte stredovú vzdialenosť dvojzávitových skrutiek STSI podľa zaťaženia snehom a vetrom v oblasti inštalácie a sklonu strechy.
  • Identifikujte polohu skrutiek STSI s dvojitým závitom v závislosti od nosnej konštrukcie a usporiadania inštalácie.
  • Podperu vyvŕtajte podľa priemeru skrutky a typu podpery.
  • Zaskrutkujte dvojzávitovú skrutku STSI do konštrukcie umiestnením gumy EPDM do kontaktu so strechou.
  • Utiahnite maticu MU na tesnení, aby ste zachovali vodotesnosť.
  • Upevnite prípojnú dosku SSP alebo MW a nastavte jej výšku pomocou matíc MU.

Montážna skrutka STSI
