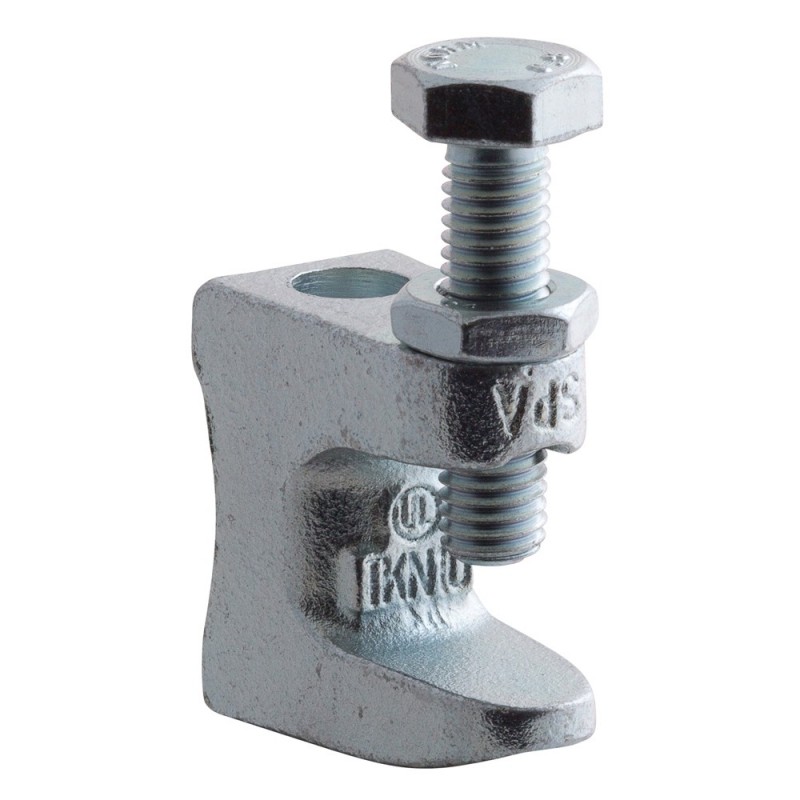

SAM prichytka nosnikova TKL M8 (0-23mm) Nr:79687

Popis

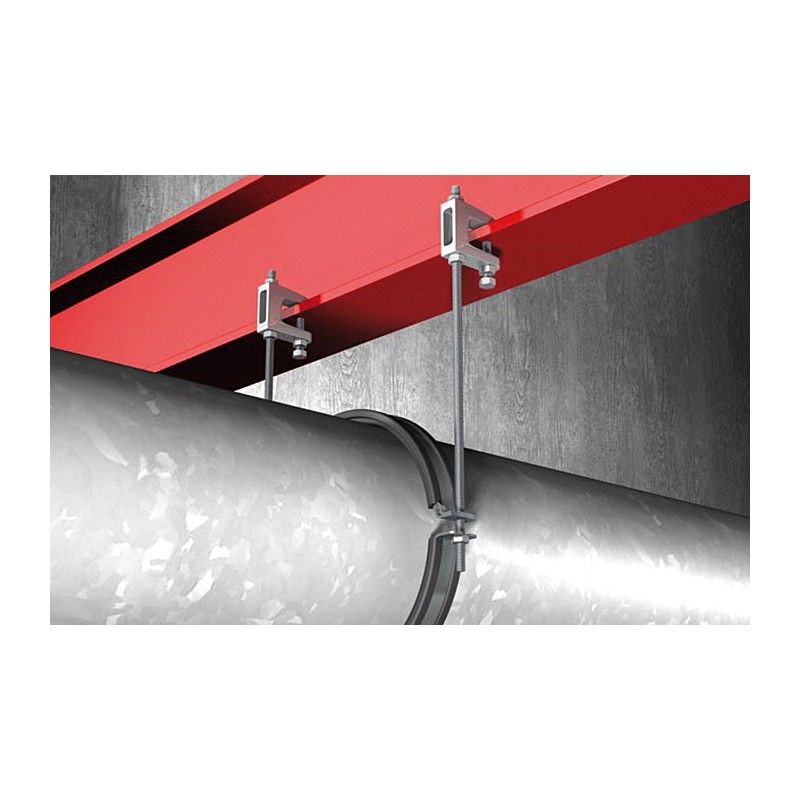

Nosníková príchytka TKL sa používa na zavesenie potrubia, najmä potrubie SHZ na oceľové valcované nosníky.
Ich hlavnou výhodou je, že je možné upevniť ich bez vŕtania či zvárania.
Príchytka sa nasunie na prírubu nosníka a zafixuje sa utiahnutím skrutky, ktorý je upravený tak, aby sa predišlo jeho skĺznutiu.
V príchytke je pripravený otvor so závitom pre naskrutkovanie závitovej tyče.
Certifikáty VdS, FM a UL sú zárukou bezpečnosti výrobku.
TKL sa vyrába z kvalitnej ocele a pre odolnosť proti korózii je galvanicky pozinkovaná.
fischer nosníková príchytka so závitovým otvorom je vhodná na kotvenie k oceľovým nosníkom.
Na upevnenie potrubí s DN väčším ako 65 v súlade s VdS je nutné použiť príložku.
Rez na konci skrutky zabraňuje zošmyknutiu príchytky z nosníka.

Výhody
Princíp príchytky TKL umožňuje upevnenie bez vŕtania či zvárania.
Uťahovacia skrutka je upravená tak, aby neskĺzla z nosníka.
VdS / FM / UL certifikáty sú nezávislým potvrdením bezpečnosti a kvality výrobku.
Robustné vyhotovenie príchytky TKL jej prepožičiava vysokú únosnosť a stabilitu.
Nosníková príchytka TKL predstavuje rýchle zavesenie závitových tyčí na štandardné oceľové valcované profily.

Vlastnosti
TKL: Materiál: temperovaná liatina EN-GJMB-350-10 podľa DIN 1562
Skrutka: Materiál: Oceľ 8.8 podľa ISO 4017
Matica: Materiál: oceľ podľa ISO 4035, trieda pevnosti 4
SS-TKL: Materiál: Oceľ DX51D (1.0226) podľa EN 10214
Zinkovanie: galvanické, min. 5 mikrometrov

Aplikácia
Ľahké upevnenie pripnutím na oceľový nosník
Zabezpečovací pásik SS-TKL je požadovaný pri upevnení potrubia od Ø 65 mm s certifikáciou VdS

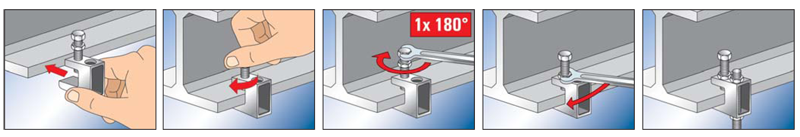

Pokyny pre montáž:
